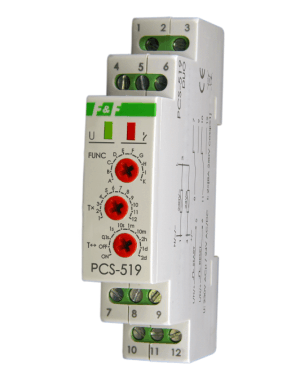

PRZEKAŹNIK CZASOWY 2X8A STEROWANIE 12V AC STYKI 2 STYKI PRZEŁĄCZNE 10 FUNKCJI PCS-519 - PCS-519-12V - F&F
- Producent:F&F
- Nr Katalogowy: PCS-519-12V
- Kod EAN: 5908312593942
- Jednostka miary: szt.
- Minimalna ilość sprzedaży: 1
w magazynach - 4 szt.
Punkty
: 10pkt
: 10pktwysyłka w 24 h
Różnica między listkami:
- klient niezalogowany
- klient detaliczny
- klient biznes I status
- klient biznes II status
- klient biznes Partner
Zobacz czym różnią się statusy poszczegółnych klientów. Zobacz więcej
- klient niezalogowany - klient detaliczny - klient biznes I status - klient biznes II status - klient biznes PartnerZobacz czym różnią się statusy poszczegółnych klientów. Zobacz więcej
Sprawdź dostępność w jednym z 30 oddziałów
- Białystok 0
- Bydgoszcz 0
- Chełm 0
- Częstochowa 0
- Dąbrowa Górnicza 0
- Elbląg 0
- Gdynia 1
- Gorzów 0
- Kielce 0
- Kraków 0
- Kwidzyn 0
- Lubartów 0
- Lublin 0
- Łódź 0
- Olsztyn 0
- Ostrołęka 0
- Poznań, Obornicka 0
- Poznań, Św Michała 0
- Puławy 0
- Rzeszów 0
- Sady 0
- Siemianowice 0
- Słupsk 0
- Toruń 0
- Warszawa - Białołęka 0
- Warszawa - Okęcie 0
- Włocławek 0
- Wrocław 0
- Zgierz - Sprzedaż 0
- Zgierz – magazyn centralny 3
Przekaźnik czasowy
Przeznaczenie
Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).
Działanie
Przekaźnik realizuje wybraną funkcję pracy zgodnie z ustawionym reżimem czasowym. Wybór określonego zakresu czasowego oraz funkcji pracy przekaźnika polega na ustawieniu odpowiedniej kombinacji obrotowych przełączników kodowych.
Uwaga!
* Podanie napięcia RESET w trakcie wykonywania funkcji powoduje:
- dla funkcji A, B, C, D, F realizację trybu pracy od początku.
- dla funkcji F, G, H, I powrót przekaźnika do stanu początkowego i oczekiwanie na sygnał START.
- dla funkcji K trwałe załączenie styku przekaźnika w pozycji 11-12.
* Ustawienie przełącznika obrotowego zakresu czasowego w pozycji:
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.
| Pliki do pobrania |
Zakresy czasowe
0,1s: 0,1÷1,2 s
1s: 1÷12 s
10s: 10÷120 s
1m: 1÷12 min.
10m: 10÷120 min.
2h: 2÷24 godz.
1d: 1÷12 dni (24÷288 godz.)
2d: 2÷24 dni (48÷576 godz.)
ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycję 11-12.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycję 11-10.
Dane techniczne
zasilanie
PCS-519 12V 12V AC/DC
prąd obciążenia
PCS-519 12V 2×[<8A]
styk PCS-519 separowany 2P
zakres nastawy czasu pracy 0,1sek÷24dni
opóźnienie zadziałania <50ms
sygnalizacja zasilania LED zielona
sygnalizacja stanu styku LED czerwona
pobór mocy 0,8W
temperatura pracy -25÷50°C
przyłącze zaciski śrubowe 2,5mm²
wymiary 1 moduł (18mm)
montaż na szynie TH-35
