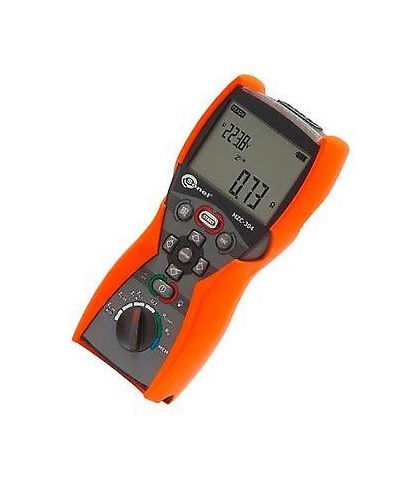

Miernik impedancji pętli zwarcia MZC-304 Sonel
Najmniejszy na rynku przyrząd do pomiarów impedancji pętli zwarcia (sieci 230/400 V) oraz ciągłości połączeń ochronnych i wyrównawczych. Pomiary pętli zwarcia wykonywane są z rozdzielczością 0,01 Ω (również podczas pomiarów w sieciach zabezpieczonych wyłącznikami RCD). Podświetlana klawiatura oraz obudowa o stopniu ochrony IP67 odporna na uszkodzenia ułatwiają pracę w trudnych warunkach.
Pomiar impedancji pętli zwarcia ZL-PE, ZL-N, ZL-L, rezystancji i reaktancji pętli zwarcia.
Pomiar impedancji pętli zwarcia ZS
- zakres pomiarowy wg IEC 61557 - 3: 0,13...2000 Ω
| Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
| 0,00...19,99 Ω | 0,01 Ω | ±(5% w.m. + 3 cyfr) |
| 20,0...199,9 Ω | 0,1 Ω | |
| 200...1999 Ω | 1 Ω |
- napięcie nominalne pracy UnL-N / UnL-L: 220/380 V, 230/400 V, 240/415 V,
- zakres roboczy napięć: 180…270 V (dla ZL-PE i ZL-N) oraz 180…460 V (dla ZL-L),
- częstotliwość nominalna sieci fn: 50 Hz, 60 Hz,
- zakres roboczy częstotliwości: 45…65 Hz,
- maksymalny prąd pomiarowy: 7,6 A dla 230 V (30 ms), 13,3 A dla 400 V (30 ms),
- kontrola poprawności podłączenia zacisku PE przy pomocy elektrody dotykowej,
- miernik wylicza prąd zwarciowy dla napięć nominalnych.
Wskazania rezystancji pętli zwarcia RS i reaktancji XS pętli zwarcia
| Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
| 0,00...19,99 Ω | 0,01 Ω | ±(5% w.m. + 5 cyfr) wartości ZS |
| 20,0...199,9 Ω | 0,1 Ω |
obliczane i wyświetlane dla wartości ZS<200 Ω.
Pomiar impedancji pętli zwarcia ZL-PE w trybie RCD - bez wyzwalania wyłączników RCD
Pomiar prądem <15 mA, zakres pomiarowy wg PN-EN 61557: 0,50...1999 Ω
| Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
| 0,00...19,99 Ω | 0,01 Ω | ±(6% w.m. + 10 cyfr) |
| 20,0...199,9 Ω | 0,1 Ω | ±(6% w.m. + 5 cyfr) |
| 200...1999 Ω | 1 Ω |
- nie powoduje zadziałania wyłączników RCD o IΔn≥30 mA,
- napięcie nominalne pracy Un: 220 V, 230 V, 240 V,
- zakres roboczy napięć: 180…270 V,
- częstotliwość nominalna sieci fn: 50 Hz, 60 Hz,
- zakres roboczy częstotliwości: 45…65 Hz,
- kontrola poprawności podłączenia zacisku PE przy pomocy elektrody dotykowej,
- miernik wylicza prąd zwarciowy dla napięć nominalnych.
Wskazania rezystancji RS i reaktancji XS pętli zwarcia (dla ZL-PE RCD)*
| Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
| 0,00...19,99 Ω | 0,01 Ω | ±(6% w.m. + 10 cyfr) wartość ZS |
| 20,0...199,9 Ω | 0,1 Ω | ±(6% w.m. + 5 cyfr) wartość ZS |
*obliczane i wyświetlane dla wartości ZS<200 Ω.
Niskonapięciowy pomiar ciągłości obwodu i rezystancji akres pomiarowy wg PN-EN 61557: 0,12...400 Ω
Pomiar ciągłości przewodu ochronnego prądem ±200 mA
| Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
| 0,00...19,99 Ω | 0,01 Ω | ±(2% w.m. + 3 cyfry) |
| 20,0...199,9 Ω | 0,1 Ω | |
| 200...400 Ω | 1 Ω |
- napięcie na otwartych zaciskach: 4…9 V,
- prąd wyjściowy przy R<2 Ω: min 200 mA (ISC200...250 mA),
- kompensacja rezystancji przewodów pomiarowych,
- pomiary dla obu polaryzacji prądu.
Pomiar rezystancji małym prądem
| Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
| 0,0...199,9 Ω | 0,1 Ω | ±(3% w.m. + 3 cyfry) |
| 200...1999 Ω | 1 Ω |
- napięcie na otwartych zaciskach: 4…9 V DC,
- prąd wyjściowy ISC < 8 mA
- sygnał dźwiękowy dla rezystancji mierzonej < 30 Ω ± 50%,
- kompensacja rezystancji przewodów pomiarowych.
Pomiar napięć przemiennych
| Zakres | Rozdzielczość | Błąd podstawowy |
| 0,0 V...299,99 V | 0,1 V | ±(2% w.m. + 6 cyfry) |
| 300 V...500 V | 1 V | ±(2% w.m. + 2 cyfry) |
- zakres częstwotliwości 45...65 Hz
Pomiar częstotliwości
| Zakres | Rozdzielczość | Błąd podstawowy |
| 45,0 V...65,0 Hz | 0,1 Hz | ±(0,1% w.m. + 1 cyfra) |
- zakres napięć: 50 do 500 V.
Bezpieczeństwo elektryczne:
- rodzaj izolacji: podwójna, zgodnie z PN-EN 61010, 61557:2007 - 01
- kategoria pomiarowa: III 600 V (CAT IV 300 V)
- stopień ochrony obudowy wg PN-EN 60529: IP67
Pozostałe dane techniczne:
- zasilanie miernika: pakiet akumulatorów lub baterii alkalicznych (rozmiar AA, 4 szt.)
- wydajność akumulatorów (pętla zwarcia): min.5000 pomiarów
Nominalne warunki użytkowania:
- temperatura pracy: 0...+50°C
- wilgotność: 20 - 80%
- Nominalne napięcia sieci: 220/380 V, 230/400 V, 240/415 V
Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.
Przyrząd spełnia wymagania norm:
- PN-EN 61010 - 1 (wymagania ogólne dot. bezpieczeństwa)
- PN-EN 61010 - 031 (wymagania szczegółowe dot. bezpieczeństwa)
- PN-EN 61326 (kompatybilność elektromagnetyczna)
- PN-EN 61557 - 10 (wymagania dla przyrządów wielofunkcyjnych)
- PN-IEC 60364 - 6-61 / PN-HD 60364 - 6 (wykonywanie pomiarów-sprawdzanie)
- PN-IEC 60364 - 4-41 / PN-HD 60364 - 4-41 (wykonywanie pomiarów-ochrona przeciwporażeniowa)
- PN-EN 04700 (wykonywanie pomiarów-badania odbiorcze)
